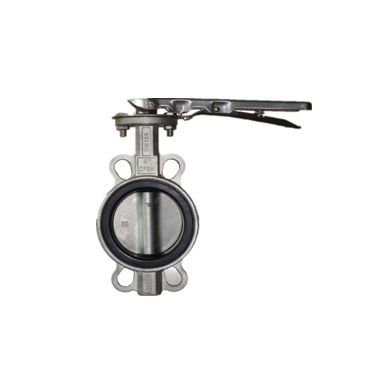

D71X全不銹鋼蝶閥

產品概述

D71X全不銹鋼蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇.D71X全不銹鋼蝶閥蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。本閥結構獨特，操作靈活，省力，方便。

用途及特點

D71X全不銹鋼蝶閥采用對夾中心板式結構，主要由閥體，閥板，閥軸，閥座及傳動裝置組成，廣泛用于水廠、電廠、鋼廠、造紙、化工、輕紡、食品等給排水、氣體管道上作調節流量和截流介質的作用。

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇
4、蝶板采用框架結構，強度高，過流面積大，流阻小
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝
7、本閥結構獨特，操作靈活，省力，方便

主要技術參數

公稱通經DN（mm)	50～2000		50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱	材料
閥體	304、304L、316、316L
蝶板	304、304L、316、316L
閥軸	304、304L、316、316L
密封圈	丁腈耐油橡膠、聚四氟乙烯、EPDM
填料	O型圈、柔性石墨

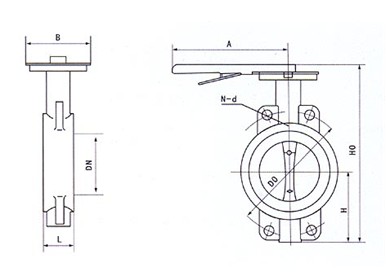

主要外形及連接尺寸

通徑DN（mm)	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
通徑DN（mm)	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	44	125	48	125	48
65	46	70	250	270	110	130	44	145	48	145	48
80	46	83	275	270	110	150	48	160	88	160	88
100	52	105	316	270	110	170	48	180	88	180	88
125	56	115	340	310	110	200	88	210	88	210	88
150	56	137	376	310	110	225	88	240	8-22	240	8-22
200	60	164	430	353	150	280	88	295	8-22	295	8-22
250	68	206	499	353	150	335	128	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26
