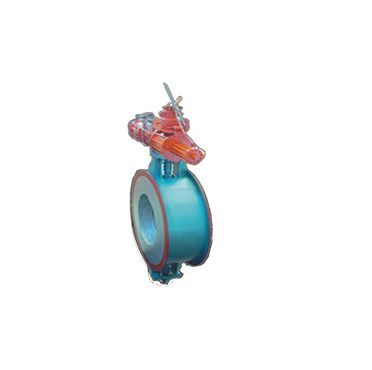

高溫調控蝶閥

產品說明：

該閥廣泛應用于冶金、建材、電站、玻璃等行業中的高溫氣體管道中，作為高溫氣體介質流量調節或切斷裝置，可與各種執行器配套使用組成不同性能設備。特點:該閥中的閥體采用優質碳素鋼內加隔熱層及優質耐火材料，蝶板采用鑄造優質耐熱鋼。它具有耐高溫、體積小、轉動靈活、使用壽命長，操作維護方便等優點。

性能
公稱壓力：0.1MPa；額定轉角：0～90°；泄漏率：≤3%
工作溫度：≤1350℃

適用介質：高溫?zé)煔饣蚱渌瑝m高溫氣體。

型號
蝸輪傳動：BD341W-1
氣動：

　　①調節型：BD641Wa-1；采用氣動閥門定位器控制閥門調節啟閉動作，輸入信號：0-10（4-10）mA·DC（根據用戶要求）。
　　②二位切斷型：BD641Wb-1；采用電磁閥控制氣缸直接作啟閉動作（可根據用戶要求執行器帶手動裝置或不帶手動裝置）。
　　電壓：24V、36V、220V（根據用戶要求）。
電動：
　　①調節型：BD941Wa-1；（配ZKJ型電動執行機構或根據用戶選取用的電動執行機構）；
　　電壓：220V·AC 或380V·AC；
　　輸入信號：220V·AC或380V·AC；
　　②兩位開關型：BD941Wb-1；（配Q型電動裝置或根據用戶選用的電動裝置）；
　　電壓：380V或根據用戶選用的執行機構而定。

技術參數及執行標準

		驅動形式
		蝸輪傳動	氣動	電動
公稱通徑		DN100~1800mm
公稱壓力		PN0.1MPa
閥門材料	閥體	采用優質碳鋼內加隔熱層及優質耐火材料；（閥門內加隔熱層的厚度也可根據用戶管道內隔熱層的厚度）。
	閥桿	優質耐熱鋼；（根據工作溫度而選用不同材料）
	蝶板	采用鑄造優質耐熱鋼；（根據工作溫度而選用不同材料）
	填料	柔性石墨。
適用介質		高溫?zé)煔饣蚱渌瑝m高溫氣體
適用溫度		≤1350℃
設計制造		GB/T12238
傳動方式		蝸輪蝸桿傳動、氣動、電動

結構簡圖

外形及連接尺寸

公稱通徑		L	D	D1	D2	D3	D4	b	t	L1	L2
DN	NPS	L	D	D1	D2	D3	D4	b	t	L1	L2
200	8	290	200	180	220	620	760	20	18	800	890
250	10	290	250	230	270	620	760	20	18	800	890
300	12	330	300	280	330	820	960	20	18	895	990
350	14	330	350	330	380	820	960	20	18	895	990
400	16	390	400	380	430	920	1064	20	22	954	1146
450	18	390	450	430	480	920	1064	20	21	830	925
500	20	470	500	480	530	1020	1170	30	22	1151	1170
600	24	470	600	580	630	1220	1370	30	22	1220	1460
700	28	540	700	680	750	1444	1648	30	22	1520	1580
800	32	540	800	780	850	1620	1800	30	22	1465	1705
900	36	540	900	870	950	1620	1852	30	24	1465	1795
1000	40	630	1000	960	1030	1740	1950	30	24	1278	1770
1200	48	630	1200	1170	1250	1820	1964	30	26	1550	1570
1400	56	710	1400	1360	1440	2020	2164	30	26	1630	1670
1600	62	710	1600	1560	1640	2220	2370	30	26	1790	1890
1800	70	710	1800	1760	1840	2420	2570	30	26	1898	1990
